Aimants Overband

Les aimants Overband sont suspendus au-dessus des convoyeurs pour séparer les impuretés métalliques. Ils sont disponibles en version permanente et électromagnétique. Des investissements récents en techniques de production et en technologie des aimants nous permettent d’offrir la gamme la plus complète d’aimants overband, offrant le plus haut niveau de performance.

Fournisseur de toutes les industries, Bunting a l’aimant overband qui convient à votre application.

  • Trois types d’aimants permanents overband distincts
  • Trois types d’électro-aimants overband à champ profond
  • Aimants permanents et électro-aimants overband compacts et légers
  • Gamme d’aimants overband en stock permanent

Nous maintenons un stock permanent de nos modèles les plus populaires, disponibles pour une expédition le jour même

Description

Description

Les aimants Overband sont conçus pour soulever et éliminer automatiquement les métaux ferreux des matériaux transportés sur le convoyeur. La conception de base comprend une unité permanente ou électromagnétique montée dans un cadre avec deux ou quatre poulies et une courroie autonettoyante en caoutchouc.

Les aimants permanents Overband sont couramment utilisés sur les équipements mobiles tels que les concasseurs, les cribles et les broyeurs utilisés dans les carrières et les opérations de recyclage.

Les électro-aimants Overband plus puissants sont utilisés pour des applications lourdes, comme dans l'industrie minière, les terminaux de manutention de vrac et certaines opérations de recyclage.

Les modèles de Bunting ont évolué au cours des 40 dernières années pour inclure désormais des modèles standard, mais aussi des machines sur mesure pour applications spécifiques.

Bunting propose :

  • Une large gamme d'aimants permanents et d'électro-aimants Overband pour toutes les applications, dans toutes les dimensions.
  • Soudage conforme aux normes accréditées ISO3834
  • Accréditation aux normes de qualité ISO9001
  • Service de conception sur mesure
  • Ingénieurs d'application disponibles pour vous conseiller et vous assister
  • Ingénieurs de service qualifiés et support technique
  • Expédition le jour même d'une vaste gamme de pièces de rechange

Principe

Le matériau est acheminé sous un aimant Overband qui attire, soulève puis élimine les impuretés métalliques. La taille et le type de système magnétique (permanent ou électrique) dépendent de la largeur du convoyeur, de la profondeur du matériau sur le convoyeur et de la nature des débris métalliques.

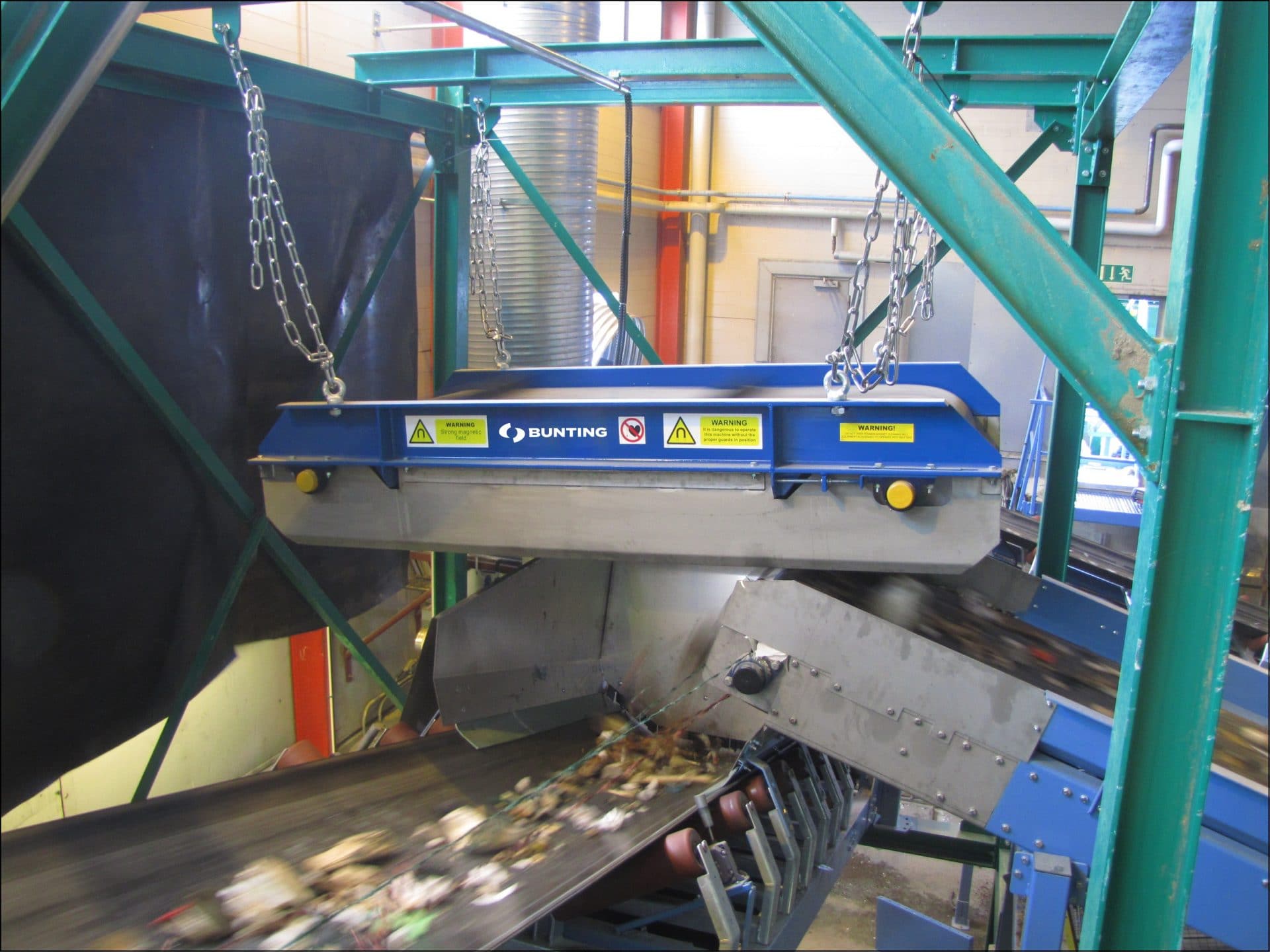

Les aimants Overband sont montés soit en travers de la bande du convoyeur (Crossbelt), soit en ligne avec la bande du convoyeur au-dessus de la poulie de tête du convoyeur (en ligne).

Inline vs crossbelt overband magnets

Aimants Overband permanents

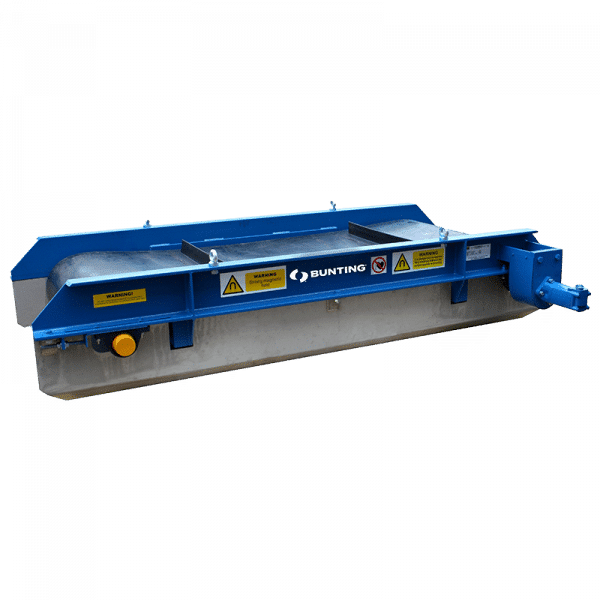

PCB overband magnet

PCB Permanent Overband Circuit imprimé

Gamme à usage intensif conçue principalement pour éliminer les débris métalliques dans l’industrie du recyclage et les carrières. Pour convoyeurs de 300 à 2000 mm de largeurs, avec une hauteur opérationnel jusqu'à 400 mm.

  • Haute performance magnétique
  • Gamme disponible en stock
  • Plusieurs dimensions et options en fonction de votre application
P-max overband magnet

PCB-C Permanent Overband Circuit imprimé C

Destiné au marché des équipements mobiles. Plus compact et plus léger. Pour convoyeurs de 600 à 1 500 mm de largeurs, avec une hauteur opérationnelle jusqu'à 300 mm.

  • Technologie de pointe permettant de réduire le poids et la taille
  • Force magnétique supérieure
Easibelt Overband magnet

QBC Changement rapide de courroie

Aimant overband pour changement rapide de courroie pour réduire les temps d'arrêt. Pour convoyeurs de 600 à 1 500 mm de largeurs, avec une hauteur opérationnelle jusqu'à 300 mm.

  • Guides et protections supérieurs et inférieurs de la courroie
  • Plusieurs dimensions et options en fonction de votre application

Électro-aimants Overband

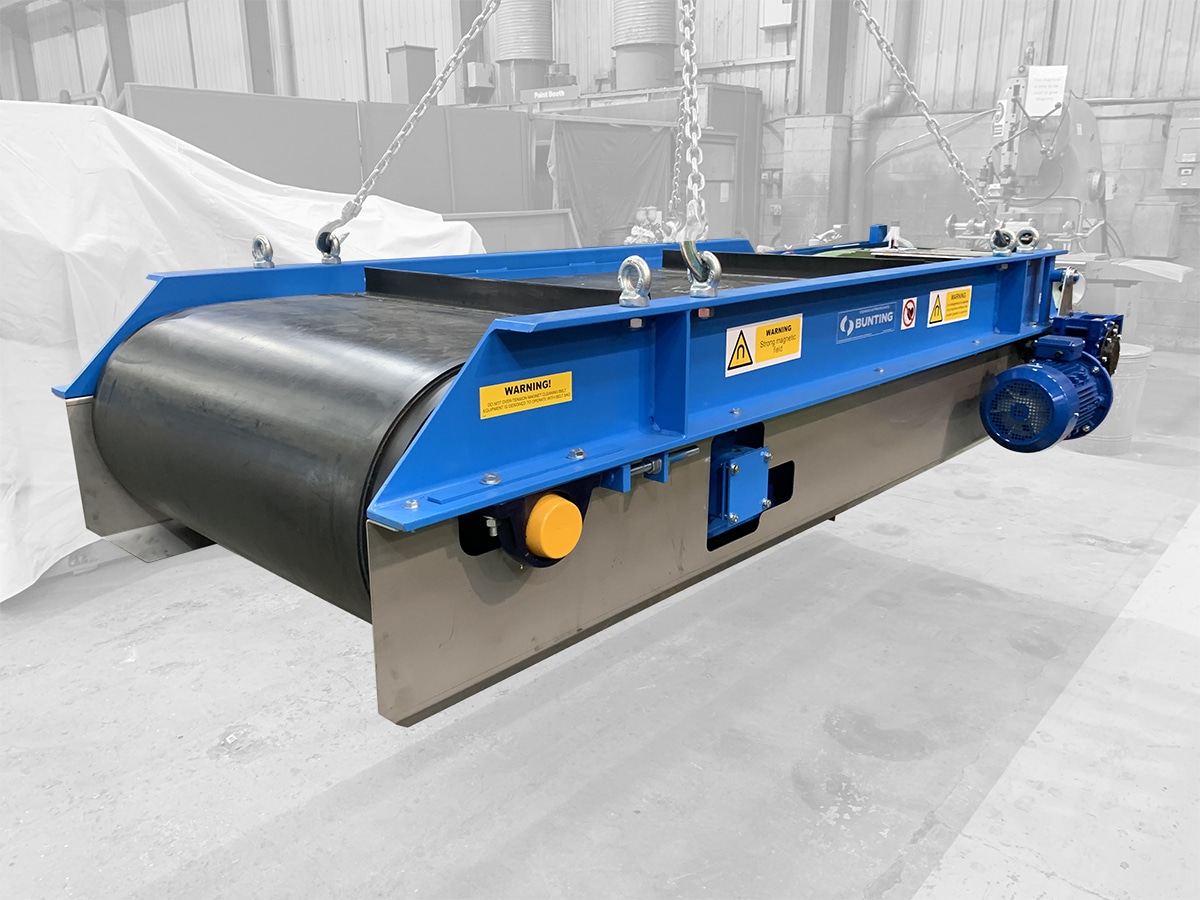

Elecrtromax overband magnet

ElectroMax Compact Refroidi à l’air

Aimant Overband électromagnétique de haute performance, léger et refroidi à l’air. Pour convoyeurs de 1 000 à 1 800 mm de largeurs, avec une hauteur opérationnelle jusqu'à 600 mm.

  • Le plus haut rapport puissance magnétique/poids de tous les aimants overband
  • Sans huile
  • Compact et discret
  • Conçu à l'aide des derniers logiciels d'analyse par éléments finis

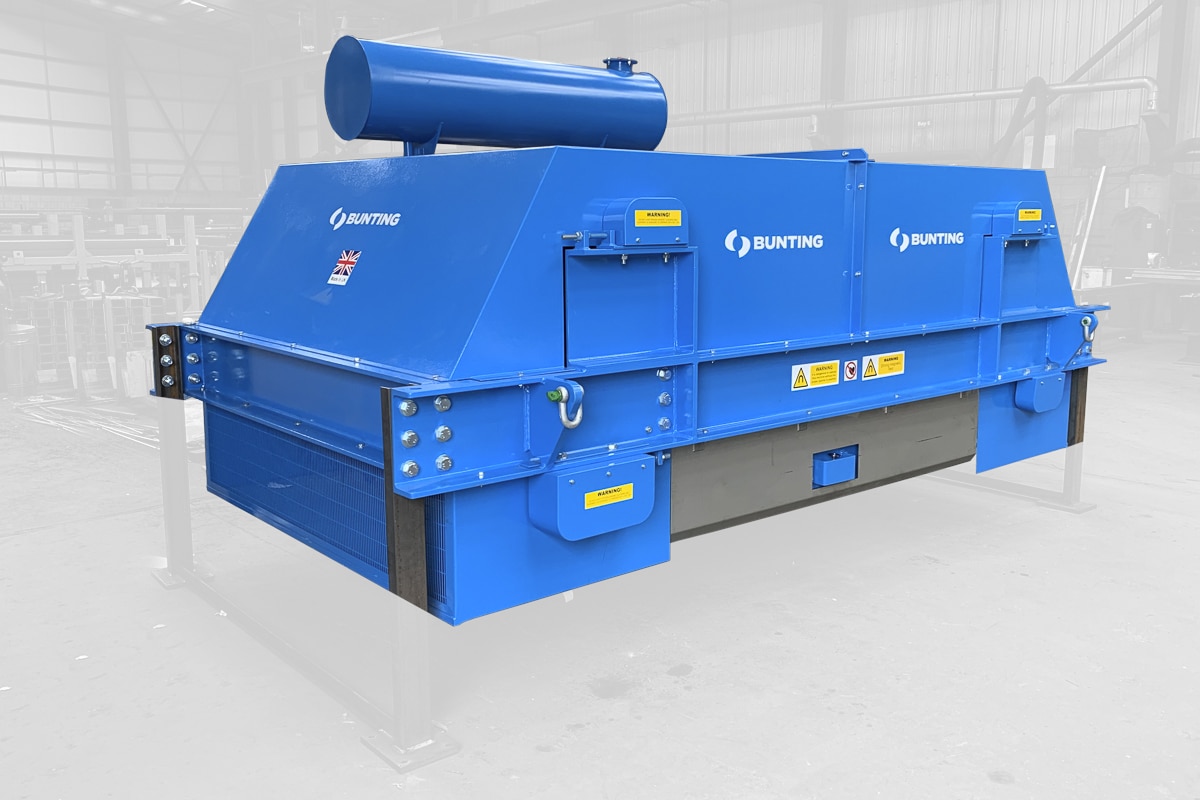

OCW overband magnet

OCW Usage intensif à refroidissement à l’huile

Aimant Overband électromagnétique à usage intensif, refroidi à l'huile, pour convoyeurs de 500 à 3 000 mm de largeur avec une hauteur opérationnelle jusqu'à 1 000 mm.

  • Plaque de base en manganèse pour une résistance élevée à l'usure et aux chocs
  • Bobine magnétique puissante à longue durée de vie, unique en son genre
  • Modèles certifiés ATEX disponibles
Air cooled electro overband

ACW Usage intensif à refroidissement à l’air

Aimant Overband électromagnétique à usage intensif, refroidi à l'air, pour convoyeurs de 500 à 3 000 mm de largeur avec une hauteur opérationnelle jusqu'à 1 000 mm.

  • Sans huile
  • Des aimants d'extension permanents peuvent être fixés pour étendre la zone de décharge à distance

Guide des modèles et options

Tous nos aimants overband offrent une vaste gamme d'options pour répondre à votre application et à vos besoins.

Veuillez contacter nos ingénieurs d'application expérimentés pour vous aider à identifier l'aimant et les options les plus adaptés à votre application.

MODÈLE

PCB

PCB-C

QBC

EMAX

OCW

ACW

Aimant permanent

Électro-aimant

Écart maximal de fonctionnement (mm)

400

300

300

600

1000

1000

Largeur maximale de la bande du client (mm)

2000

1500

1500

1800

3000

3000

Léger

Électro-système électrique refroidi à l’air/huile

Pneumatique

Huile

Pneumatique

Caractéristiques en option

Entraînement

Électrique / Hydraulique

Électrique / Hydraulique

Électrique / Hydraulique

Électrique

Électrique

Électrique

ATEX 22

Courroie antistatique résistante à la chaleur

Courroie blindée

Châssis en acier inoxydable

Supports de fixation sur mesure

Cadre en porte-à-faux

Tôle de protection

Interrupteurs de fin de course pour le suivi de la courroie

Capteur de rotation

Extension magnétique permanente

1 pôle sur la face inférieure de l’aimant

2 pôles sur la face inférieure de l’aimant

3 pôles sur la face inférieure de l’aimant

Peintures spéciales

Applications

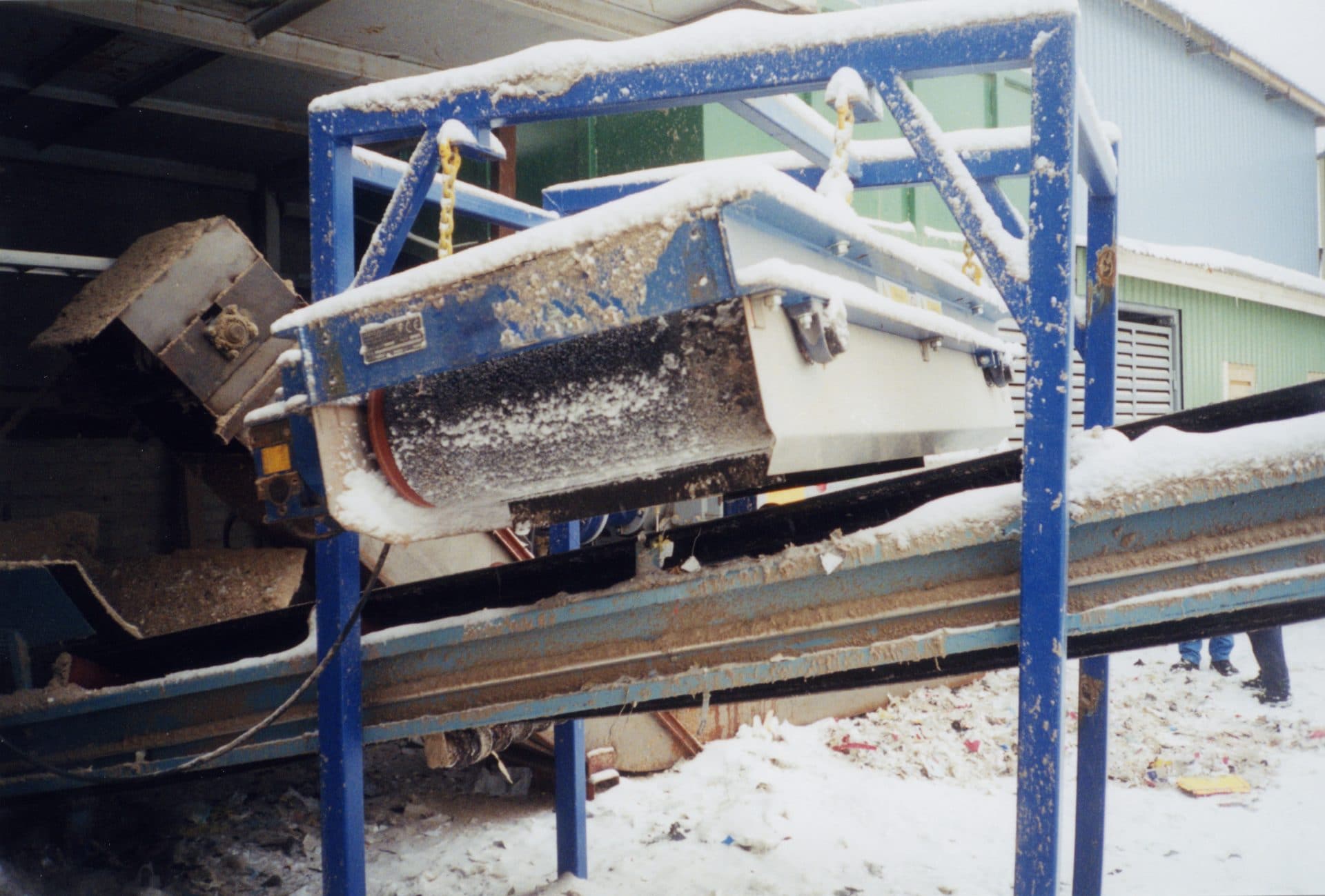

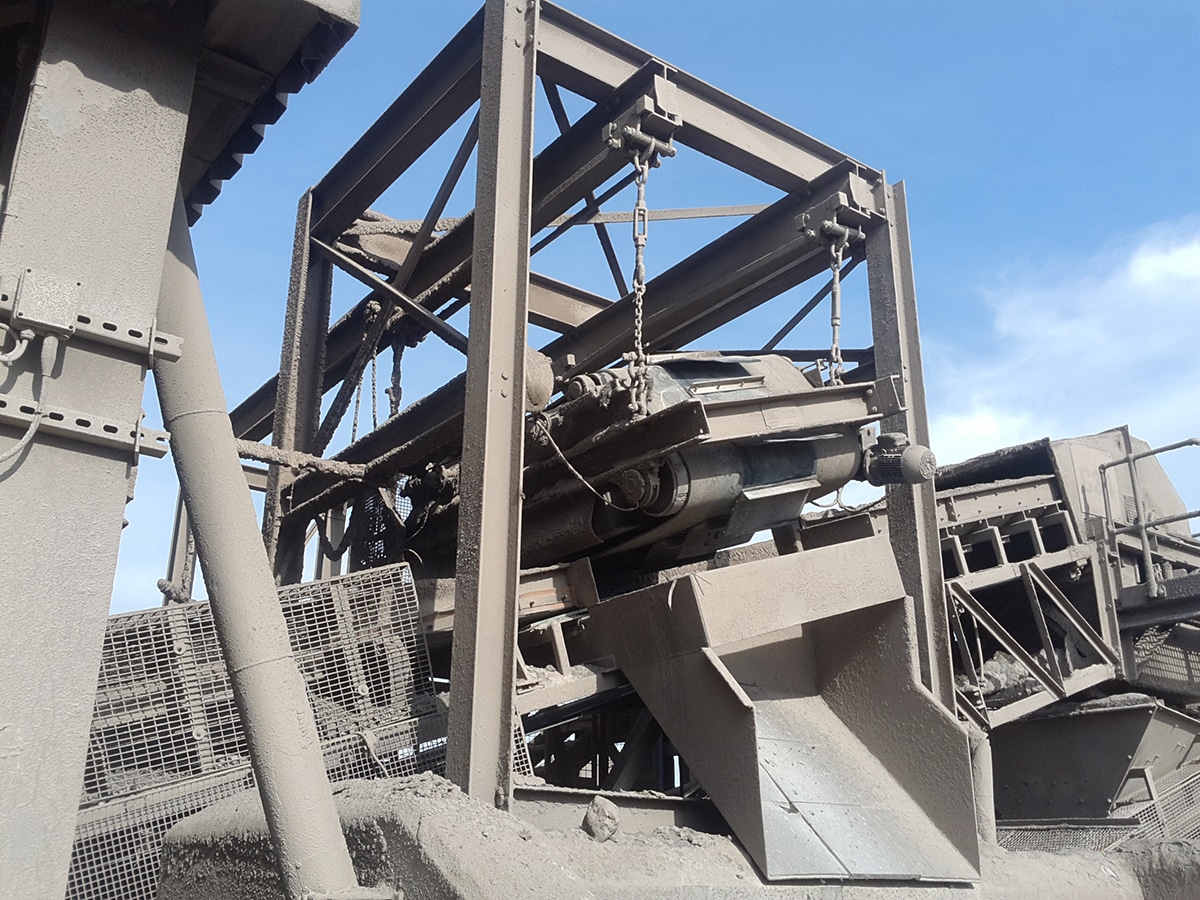

Les aimants Overband sont présents dans la plupart des installations de manutention impliquant des convoyeurs. Correctement dimensionné et positionné, l'aimant Overband élimine les impuretés métalliques afin d'éviter tout dommage des autres équipements de traitement tels que les concasseurs, cribles, broyeurs, convoyeurs, etc.

Installations types :

  • Concasseurs, cribles et broyeurs mobiles
  • Usines de récupération des matériaux et de traitement des déchets pré-triés
  • Usines municipales de traitement des déchets solides
  • Carrières
  • Opérations minières
  • Terminaux de manutention de vrac
  • Installations de traitement des déchets de bois
  • Installations de fragmentation pour véhicules broyés
  • Installations de recyclage du calcin (verre concassé)
  • Opérations de recyclage de déchets industriels en benne
  • Fonderies

Service d'évaluation des sites

Bunting propose un service d'évaluation des sites pour mieux comprendre vos applications complexes et spécialisées et vous recommander la solution la plus efficace. Veuillez nous contacter au +441527 65858 pour parler à l'un de nos ingénieurs d'application.
