Séparateurs à courants de Foucault

Le séparateur à courants de Foucault est largement utilisé dans l’industrie du recyclage pour récupérer ou séparer les métaux non ferreux des matériaux non métalliques. Différents modèles permettent de séparer les métaux non ferreux de petite taille (jusqu’à 3 mm) et de grande taille.

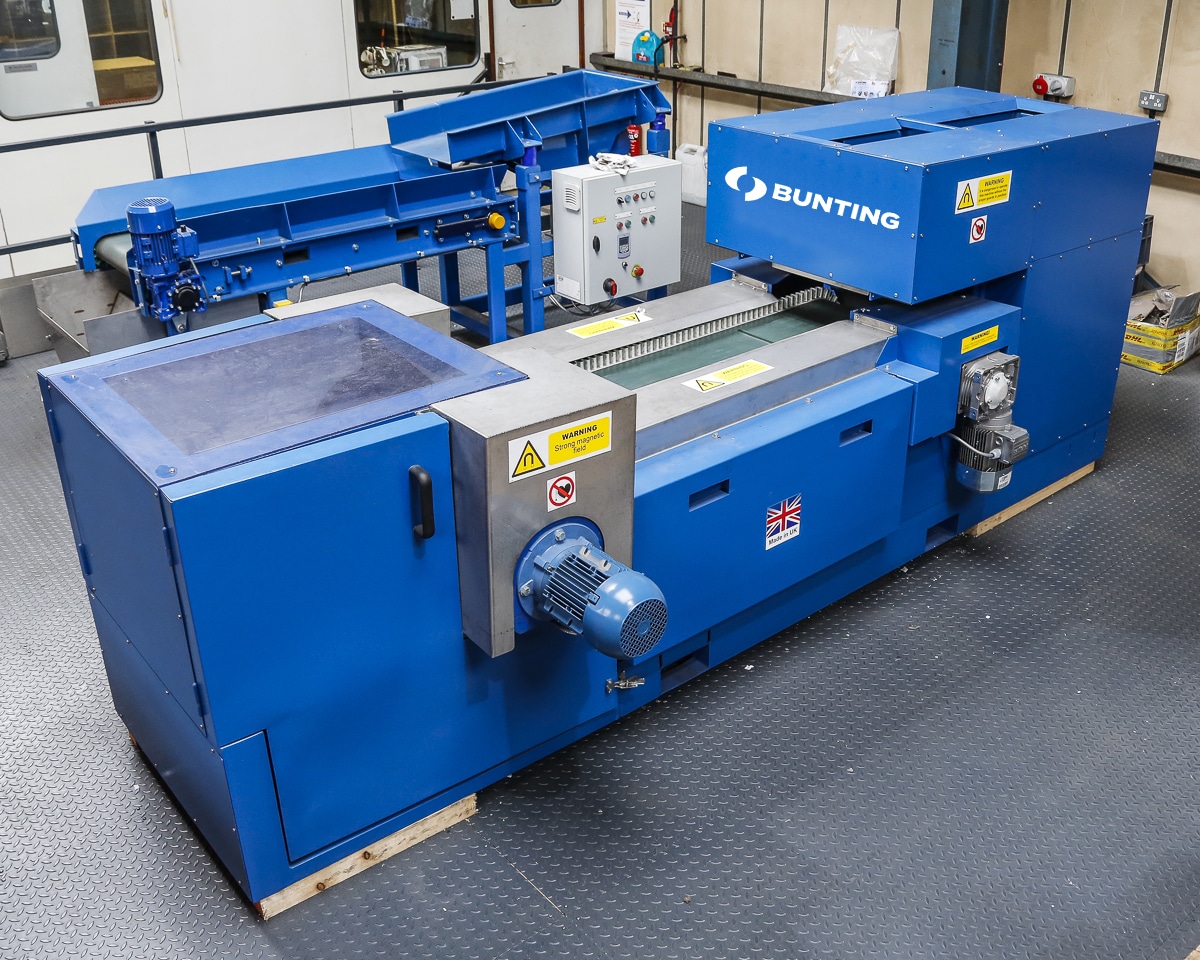

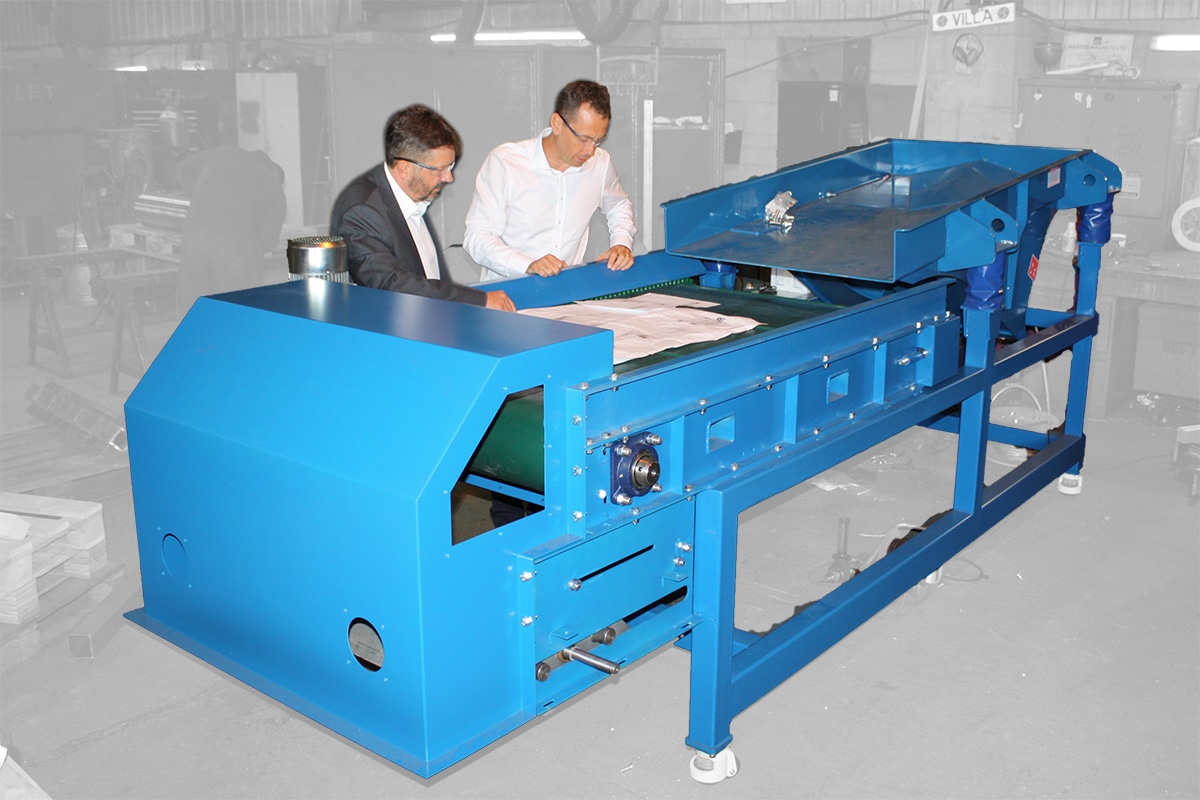

La gamme de séparateurs à courants de Foucault de Bunting comprend des rotors concentriques et excentriques perfectionnés depuis trois décennies. La gamme comprend également des séparateurs à courants de Foucault pour laboratoire, installés notamment dans l’installation d’essai de recyclage du Royaume-Uni.

Description

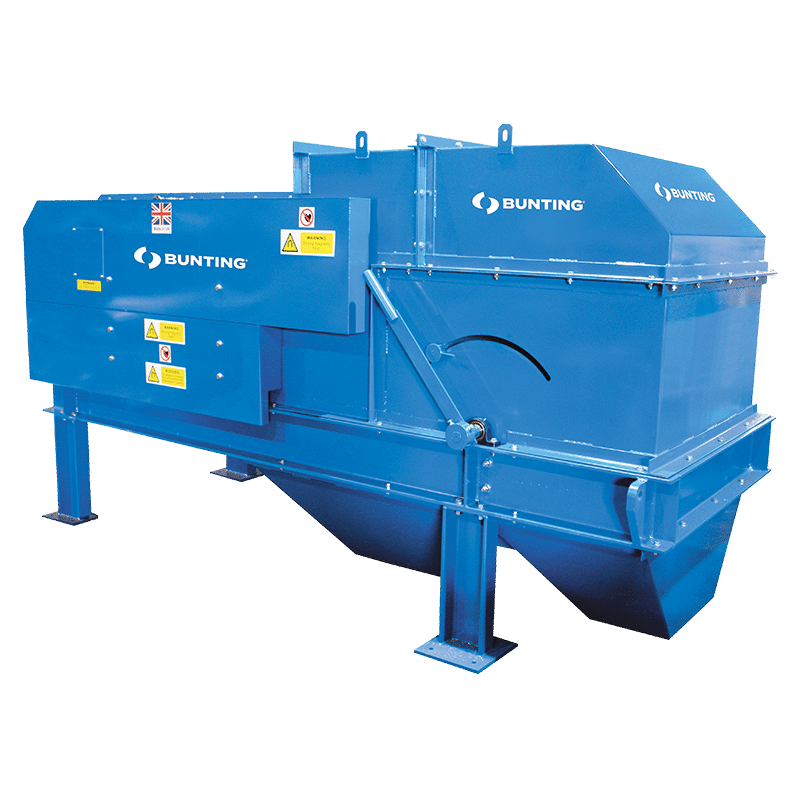

Le séparateur à courants de Foucault (ECS) utilise les forces magnétiques pour repousser physiquement les métaux non ferreux et permettre la séparation des matériaux non conducteurs. Le séparateur à courants de Foucault est souvent fourni dans le cadre d’un module de séparation des métaux avec aimant à tambour qui élimine les métaux ferreux.

Pour maximiser la séparation et la récupération des métaux non ferreux, Bunting a développé quatre modèles différents de séparateurs à courants de Foucault :

  • Séparateur à courants de Foucault excentrique haute intensité (HIE) – pour petits métaux non ferreux jusqu’à 3 mm ;
  • Séparateur à courants de Foucault concentrique haute intensité (HIC) – pour petits métaux non ferreux jusqu’à 10 mm ;
  • Séparateur à courants de Foucault de type R – pour applications générales de recyclage ; métaux non ferreux de plus de 20 mm
  • Séparateur à courants de Foucault pour trieur de canettes (CS) – Modèle économique conçu spécifiquement pour la récupération des canettes en aluminium ;

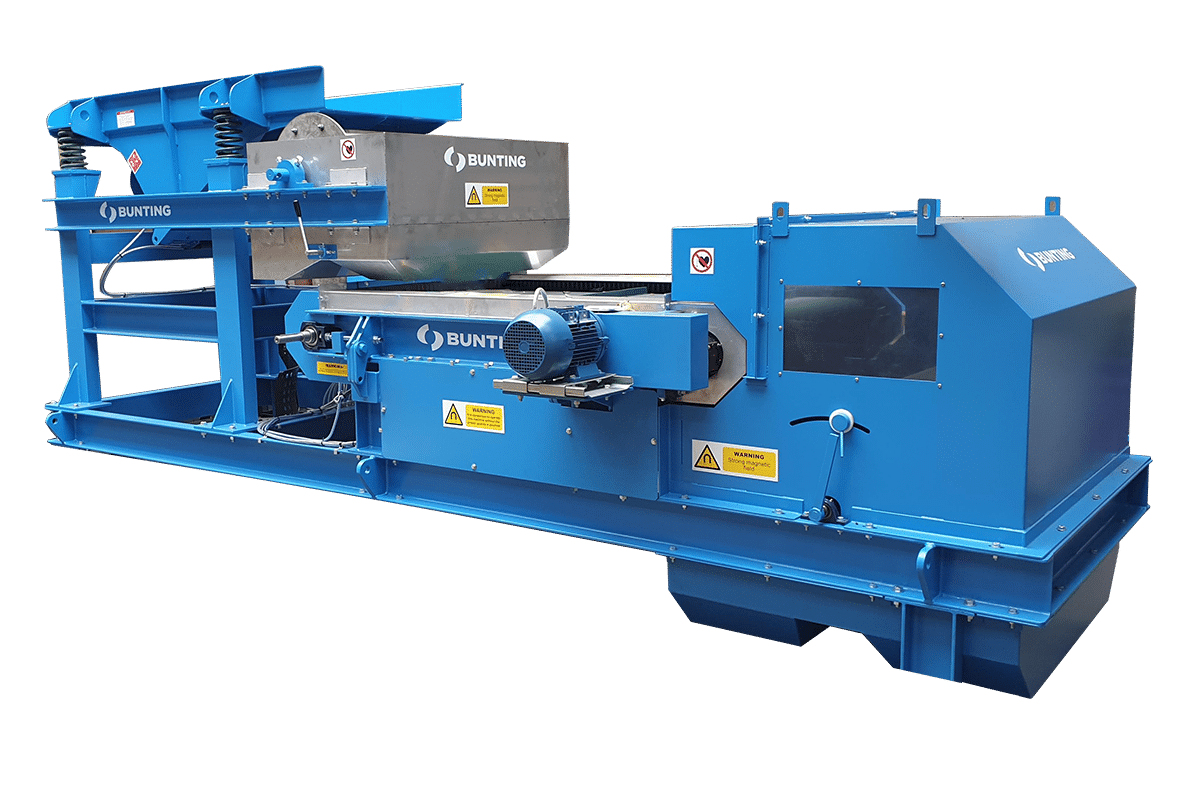

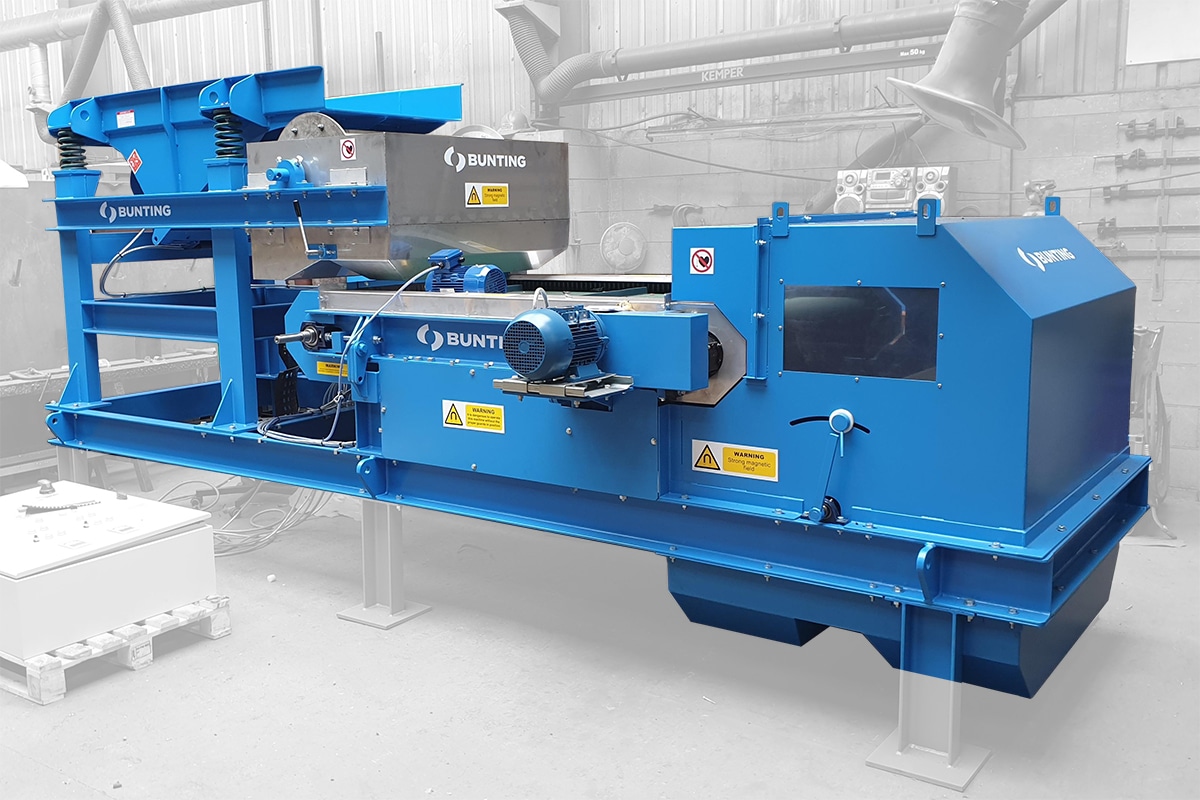

Les séparateurs à courants de Foucault font généralement partie d’un module de séparation des métaux à deux étages. Le matériau passe d’abord sur un Aimant permanent à tambour pour retirer et récupérer les métaux ferreux, en laissant une fraction non magnétique. Le séparateur à courants de Foucault sépare ensuite les métaux non ferreux des restes non conducteurs.

Principe

Un séparateur à courants de Foucault est un système de convoyeur à double poulie, avec rotor magnétique haut vitesse indépendant abrité dans un châssis non métallique. La séparation se produit lorsqu’une particule de métal non ferreux (par exemple, aluminium, cuivre ou zinc) est transportée dans la zone magnétique. La particule de métal non ferreux est exposée à une alternance rapide de polarité magnétique. Cela induit des courants de Foucault’ dans la particule générant un courant électrique (règle de la main gauche de Fleming) qui crée ensuite son propre champ magnétique. Les deux champs magnétiques s’opposent (les deux pôles nord se repoussent), ce qui entraîne la répulsion de la particule de métal non ferreux et son changement de trajectoire. Un répartiteur soigneusement positionné sépare les métaux non ferreux des matériaux non métalliques en fonction de leur trajectoire, modifiée ou non.

La vitesse du rotor magnétique dépend du nombre de pôles du rotor magnétique et de l’application.

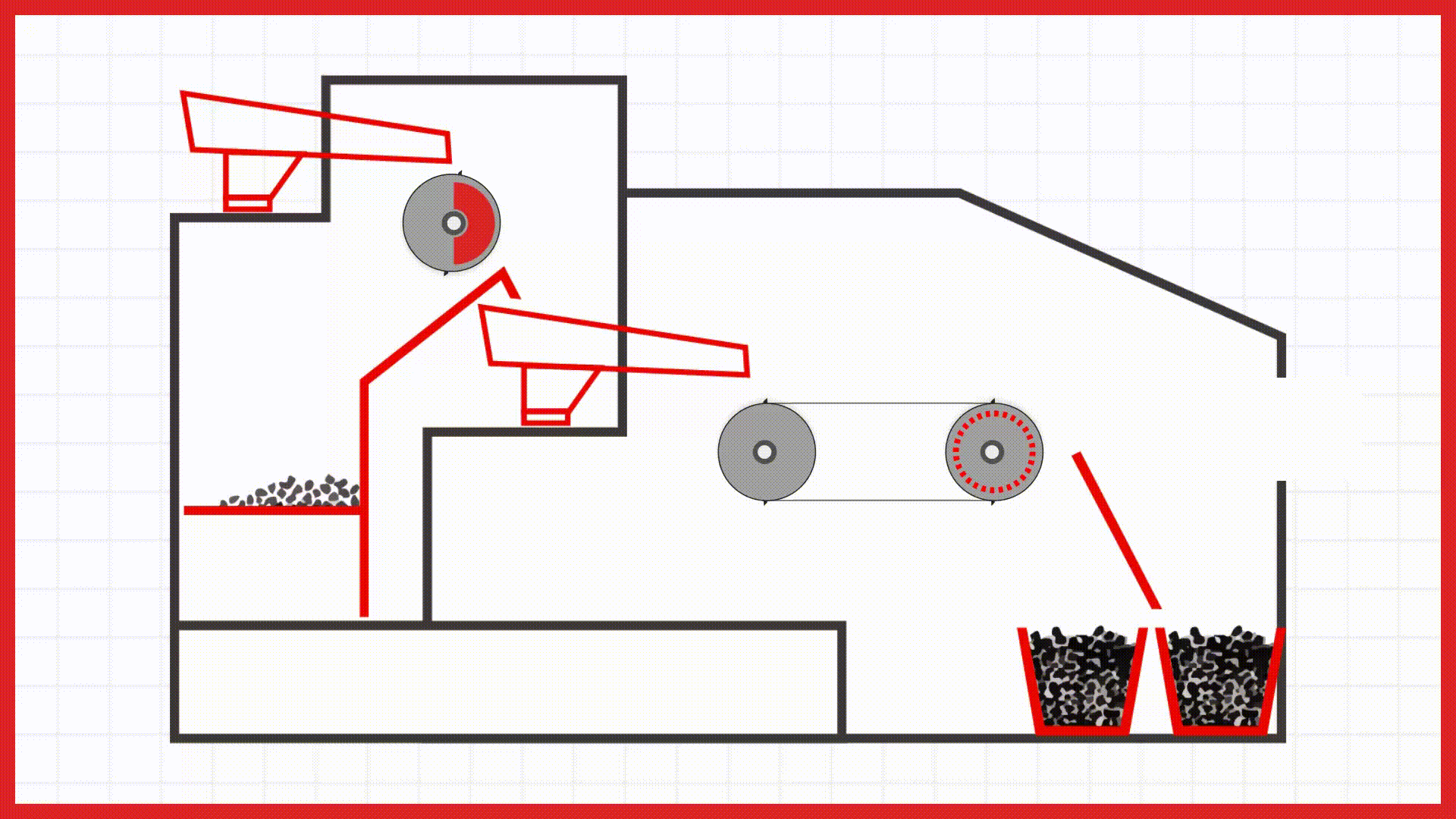

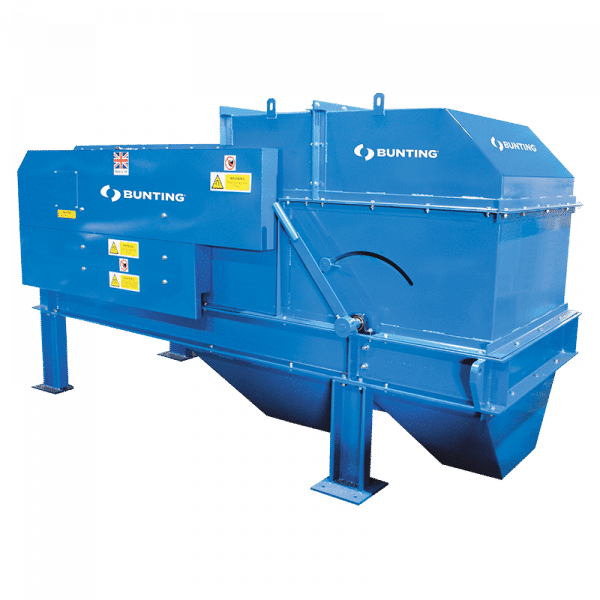

Concentric Eddy Current Separator

Changement rapide de la courroie

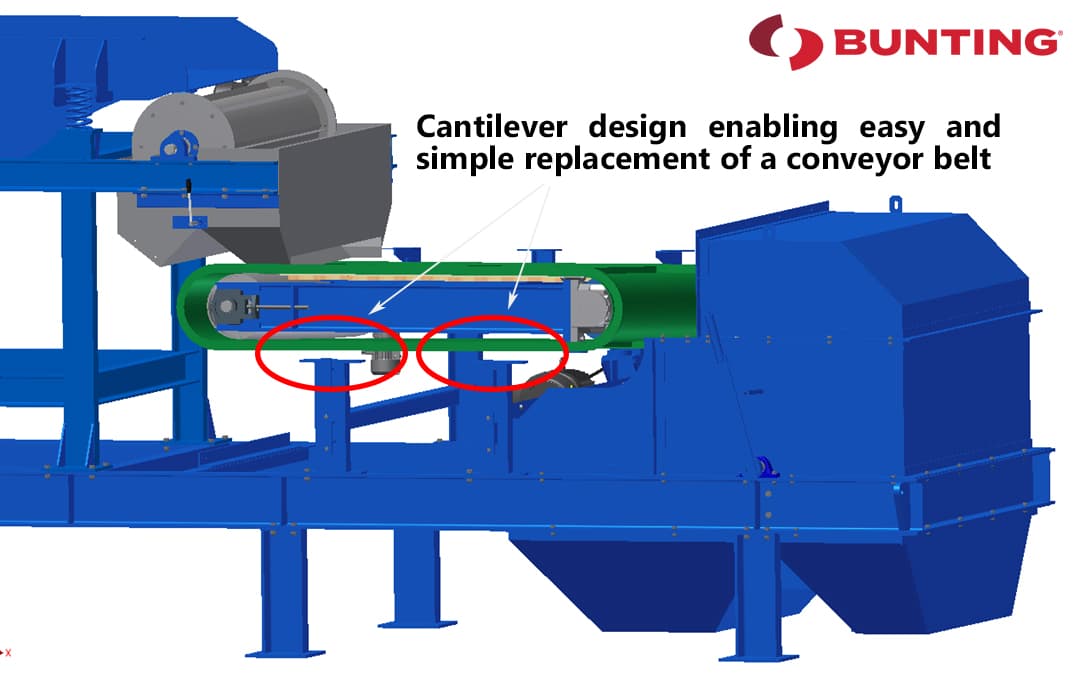

Pour limiter les arrêts de production, le séparateur à courants de Foucault modèle HIC est conçu pour permettre un changement rapide de la courroie principale du convoyeur. Le séparateur à courants de Foucault HIC est doté d’un système de levage en porte-à-faux installé sous le mécanisme d’articulation du châssis. Une fois les protections latérales et les courroies d’entraînement du moteur du rotor démontées, le système de levage soulève le convoyeur d’un côté et le maintient dans cette position. La courroie peut ainsi facilement se glisser sur les poulies, ce qui réduit considérablement le temps nécessaire à son remplacement.Cantilever Design Enabling Easy Conveyor Belt Replacement

Sur la plupart des autres modèles, le remplacement de la courroie prend du temps et implique le démontage du rotor principal.

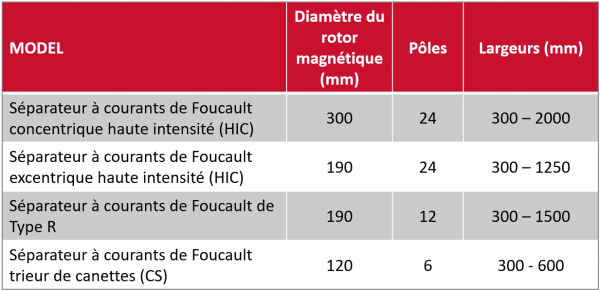

Modèles





Options

  • Armoire de commande séquentielle
  • Revêtement en céramique sur coque en fibre de carbone pour une meilleure protection du rotor magnétique
  • Un châssis sur mesure avec goulottes pour module de séparation des métaux (séparateur magnétique primaire et séparateur à courants de Foucault combinés)
  • Séparateurs magnétiques primaires pour éliminer les matériaux ferreux, prenant différentes formes :
    • Aimant à tambour haute intensité
    • Aimant à poulie
    • Aimant Overband
  • Brosses de nettoyage rotatives ou à bande statique pour les applications dans lesquelles le produit peut être humide ou collant ;

Applications

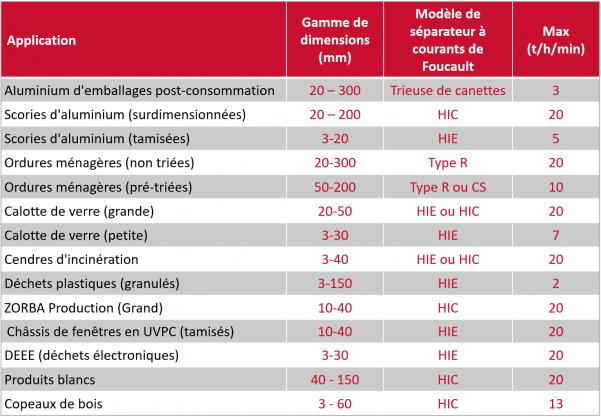

Les séparateurs à courants de Foucault sont utilisés soit pour récupérer des métaux non ferreux en vue de leur recyclage (par exemple, des voitures broyées, des canettes en aluminium provenant de déchets), soit pour nettoyer les métaux non ferreux sur les matériaux à recycler (par exemple, du calcin, des plastiques).  Applications types :

Remarque : Toutes les capacités indiquées ne sont données qu’à titre indicatif. Les capacités spécifiques sont sujettes à confirmation après examen d’une demande ou à la suite de tests en laboratoire.
