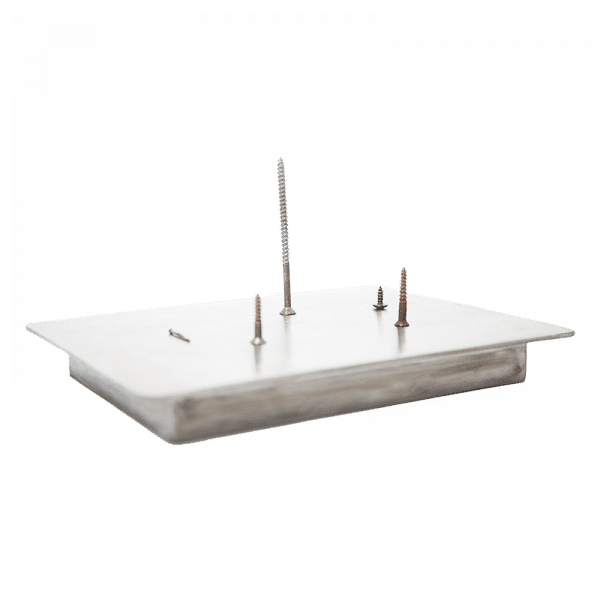

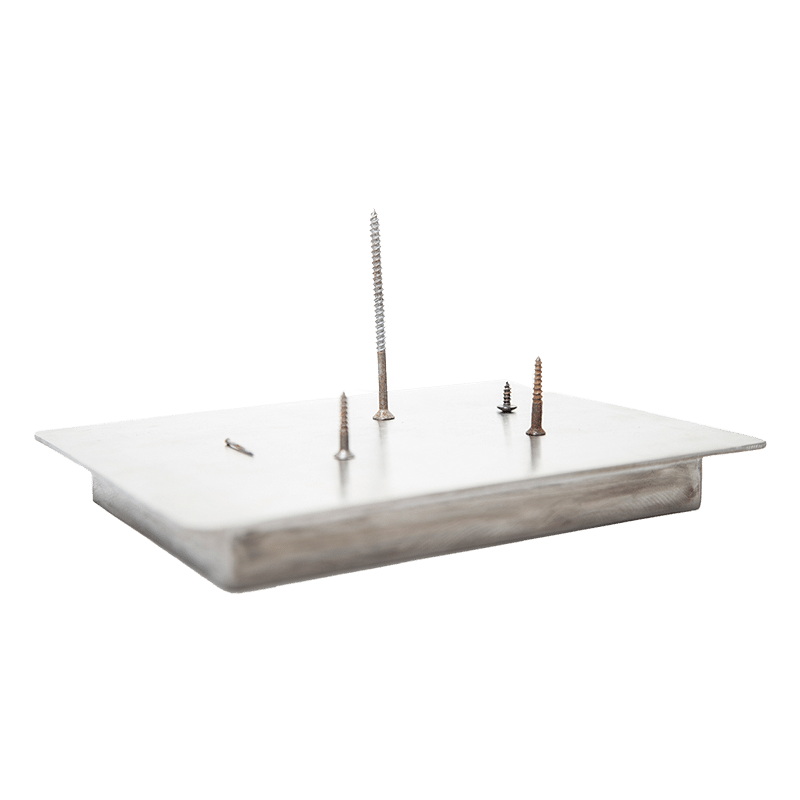

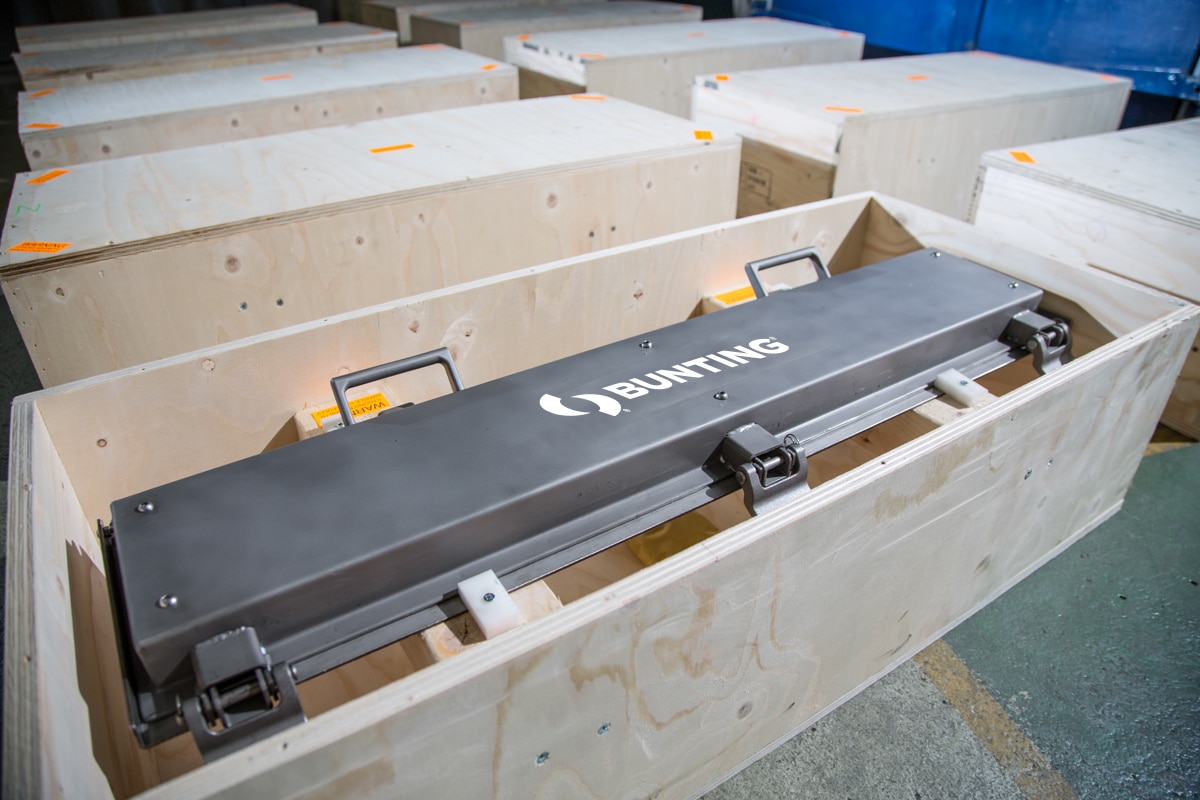

Plaques magnétiques

La plaque magnétique permanente est un séparateur magnétique polyvalent et économique.  Idéal pour éliminer les débris de métal ferreux occasionnels dans les flux de product sur convoyeur ou alimentés par gravité.  Installation facile avec maintenance limitée, en dehors nettoyage régulier du métal ferreux capturé.

Les plaques magnétiques existent en deux puissances :

  • Ferrite de strontium (plaque magnétique standard) : Intensité standard avec champ magnétique profond pour une extraction plus importante des débris métalliques ;
  • Terres rares de néodyme (plaque magnétique de terres rares) :  Haute intensité avec champ magnétique intense peu profond pour la séparation des métaux ferreux fins ;

Toutes les plaques magnétiques peuvent être fournies dans une extension avec goulotte sur mesure pour s’intégrer à tout processus.

Description

Les plaques magnétiques offrent une protection magnétique efficace et peu coûteuse contre les contaminations métalliques occasionnelles.  Ces séparateurs magnétiques permanents sont utilisés dans une large gamme d’usines de fabrication et de transformation, soit suspendus sur des convoyeurs, soit placés dans des goulottes.  Les plaques magnétiques ne nécessitent pratiquement aucun entretien, offrent une longue durée de vie et ne sont pas affectées par l’humidité.

Le bloc magnétique se trouve dans un cadre en acier inoxydable où les bords du cadre agissent comme des pôles supplémentaires pour une intensité de champ accrue.

Principe

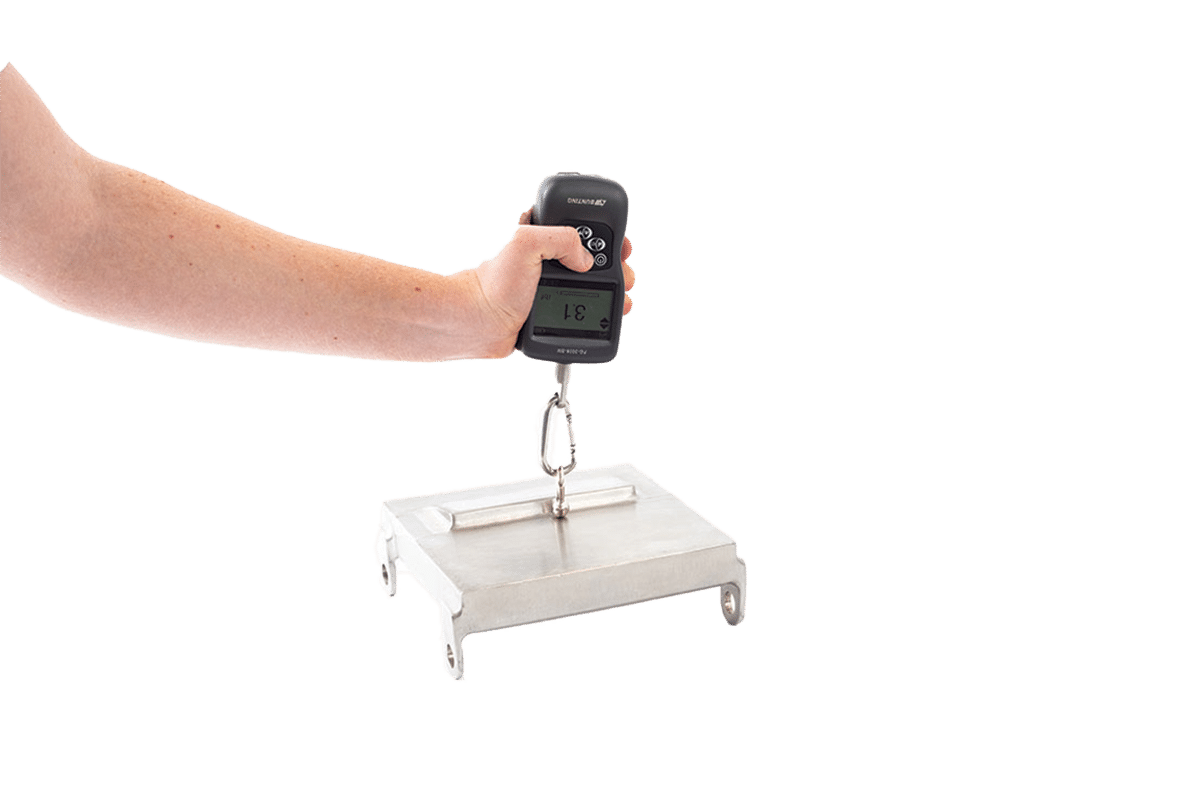

Les aimants permanents en plaque attirent et maintiennent la contamination par les métaux ferreux sur leur face.  Le métal capturé est ensuite éliminé manuellement à une fréquence déterminée par le niveau de contamination du métal.

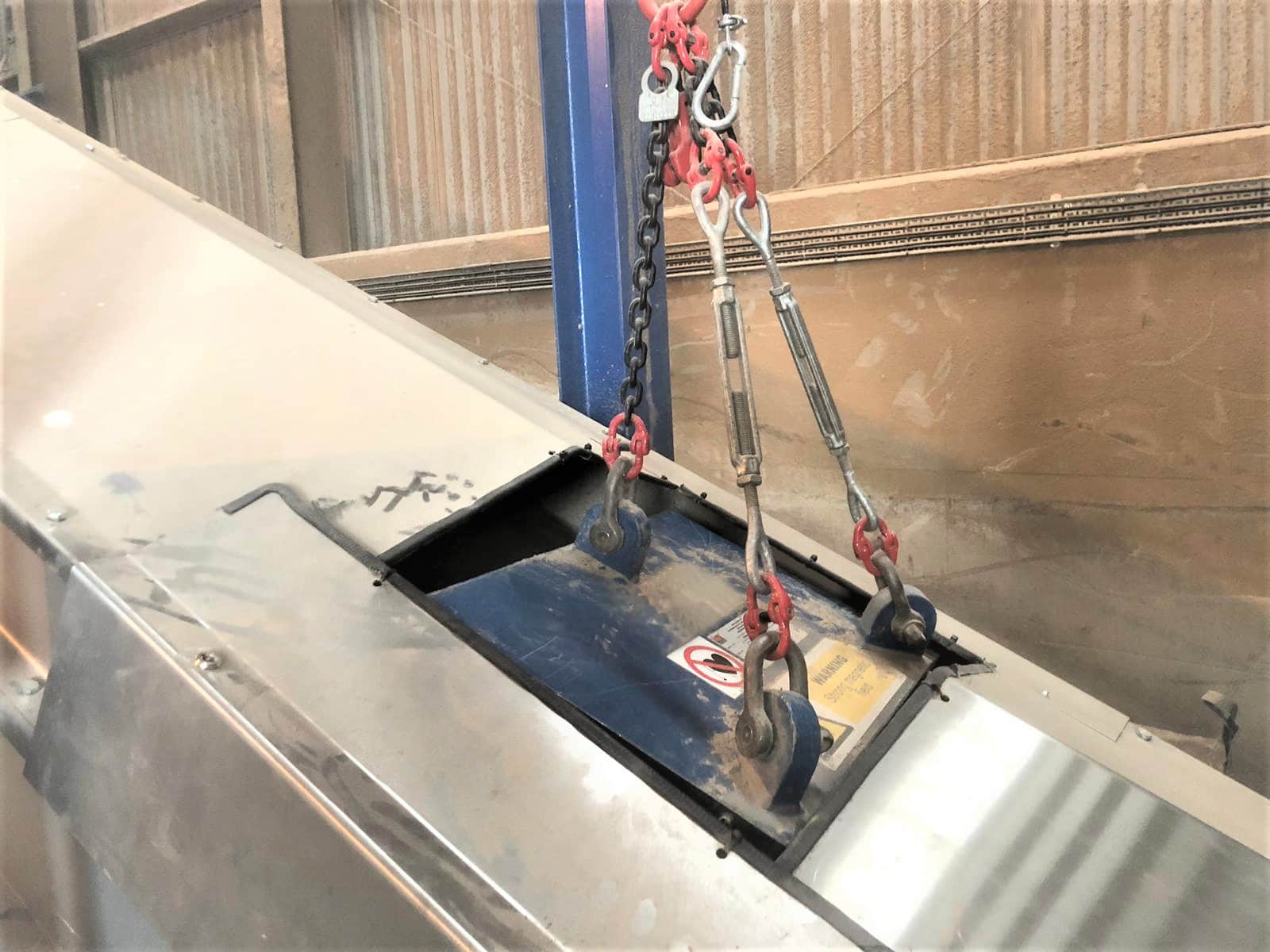

Les plaques magnétiques peuvent être suspendues au-dessus d’un convoyeur ou placées à l’intérieur d’une goulotte.  Les plaques magnétiques sont parfaites pour une installation suspendue au-dessus des convoyeurs de moins de 450 mm de largeur.  Au-delà de 450 mm, l’aimant de suspension permanent est recommandé.

Les plaques magnétiques à l’intérieur d’une goulotte sont disponibles avec plusieurs faces :

  • Pas conique (simple ou double) – un pas conique est un pas en acier coudé qui intensifie le champ magnétique. Une fois piégé, le métal ferreux migre derrière le pas en dehors du flux de produit ;

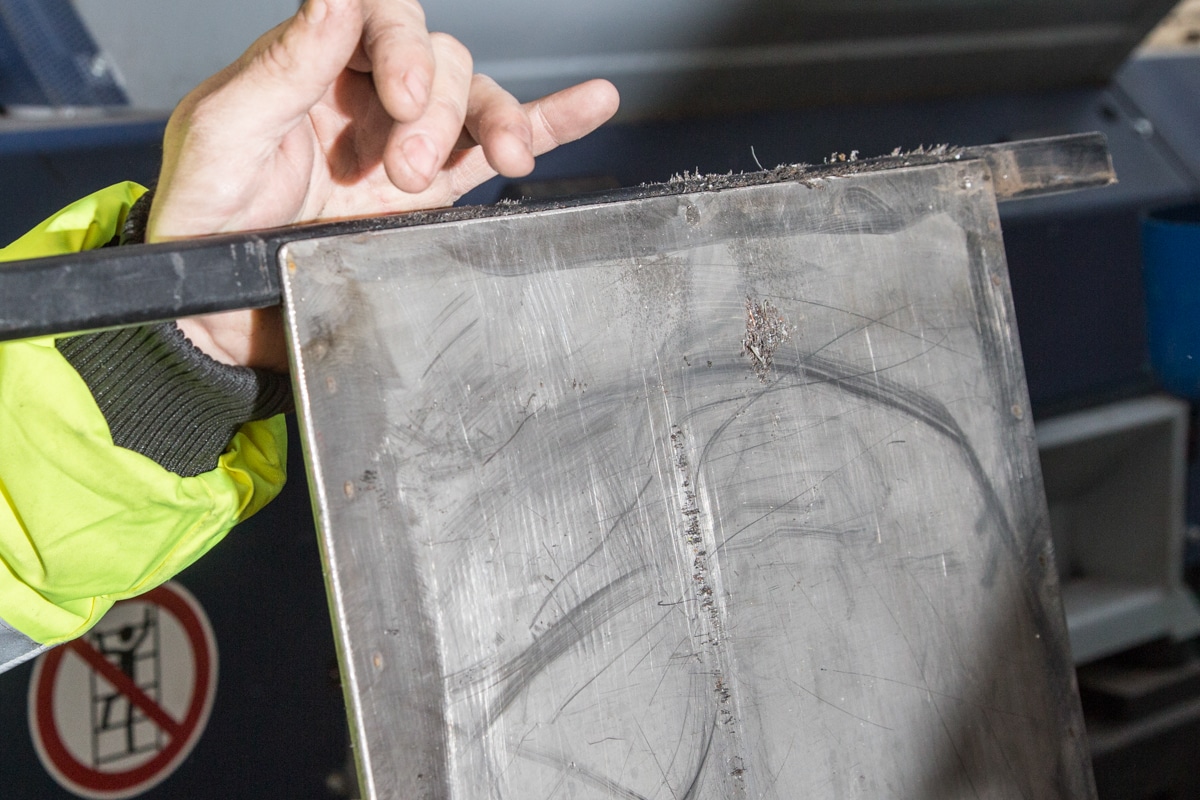

  • Barre – Une seule barre d’acier traverse la face de la plaque magnétique et intensifie le champ magnétique à cet endroit ;

Modèles

Les plaques magnétiques existent en deux puissances :

  • Ferrite de strontium (plaque magnétique standard) : Produisant un champ magnétique profond, elle est idéale pour une suspension au-dessus des convoyeurs afin d’éliminer les plus gros débris métalliques et pour être positionné dans des goulottes larges ;
  • Terres rares de néodyme (plaque magnétique de terres rares) : La force magnétique haute intensité piège les petits débris métalliques.  Généralement installé dans des goulottes où le produit tombe en cascade sur ou à travers la face de l’aimant ;

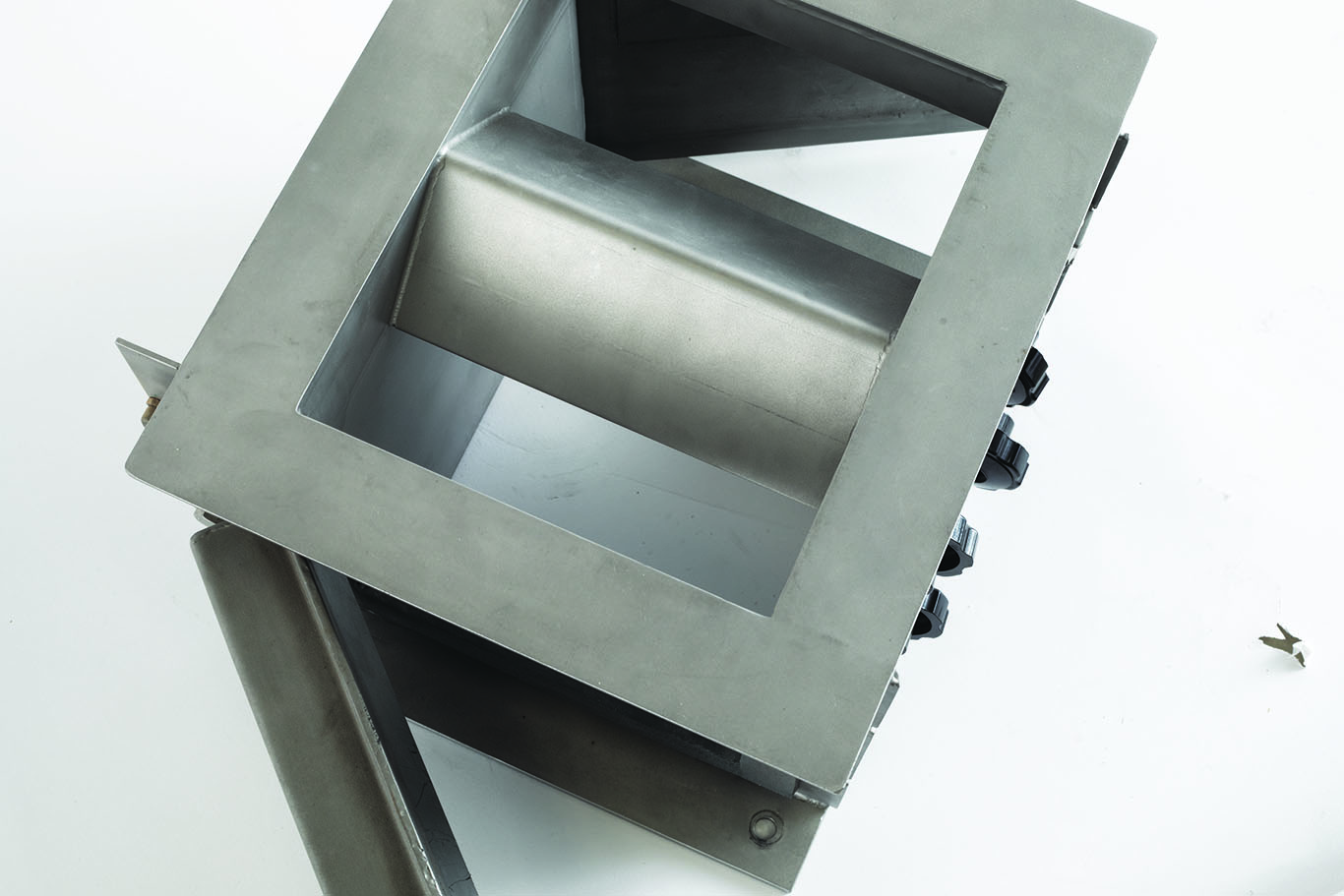

Il existe un certain nombre de configurations de boîtiers étendus pour les plaques magnétiques.

Aimant double à champ profond

Le double aimant à champ profond est utilisé pour extraire les métaux des charges plus profondes et à des débits élevés.  Grâce à deux plaques magnétiques puissantes situées de part et d’autre d’un boîtier, le flux de product en chute libre est acheminé par le haut du boîtier en acier inoxydable, fabriqué sur mesure, et dévié vers la surface magnétique de la plaque par une plaque de déviation.  Les débris métalliques ferreux sont retenus par le champ magnétique à la surface de la plaque, tandis que les product sans métal tombent sous l’effet de la gravité.

Plaque magnétique à pattes diagonales (plaque magnétique en cascade)

Une plaque magnétique à pattes diagonales est constituée de deux plaques magnétiques individuelles disposées en diagonale.  Le matériau tombe en cascade par l’ouverture du boîtier en acier inoxydable fabriqué sur mesure, et tombe directement sur la face de la première plaque magnétique.  Le matériau continue ensuite à tomber sur la surface de la deuxième plaque magnétique.  Cette conception offrant une double possibilité de séparation est idéale pour optimiser l’extraction des métaux de récupération.

L’aimant double à champ profond et l’aimant à pattes diagonales utilisent tous deux des aimants en ferrite de strontium ou en terres rares néodyme.

Applications

Extrêmement polyvalentes, les plaques magnétiques sont ensuite utilisées dans un large éventail d’applications, notamment :

  • Usines de transformation des aliments – au-dessus des convoyeurs d’alimentation, à l’intérieur des goulottes ;
  • Production de plastique :
  • Usines de recyclage ;
  • Carrières ;
  • Production de verre ;
  • Transformation du bois.
